Produkto apžvalga

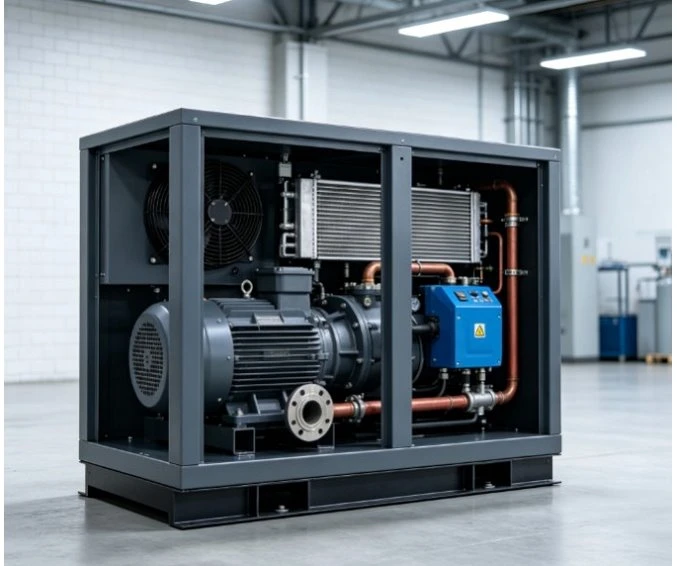

Vienpakopis nuolatinio magneto sraigtinis kompresorius sujungia sukamąjį sraigtinį oro-galą su nuolatinio magneto varikliu ir integruota kintamo greičio{1}}pavaros sistema, kad suspausto-oro išeiga labiau atitiktų kintančius augalų poreikius.

Skirtingai nuo įprastų fiksuoto greičio{0}}greičių sistemų, veikimo greitis reguliuojamas užprogramuotame valdymo diapazone, o ne vien pasikartojančiais pakrovimo ir iškrovimo ciklais. Ši konfigūracija tinka pramoninei aplinkai, kur oro suvartojimas svyruoja visą darbo dieną.

Faktinis energijos efektyvumas priklauso nuo kompresoriaus modelio, slėgio nustatymo, veikimo profilio, sistemos nuotėkio, aplinkos sąlygų ir slėgio nuostolių.

Techninių specifikacijų lentelė

Parametras	Pirkimo reikalavimas
Kompresoriaus tipas	Vienpakopis{0}}sukamasis varžtas
Variklio tipas	Nuolatinio magneto variklis
Greičio valdymas	Kintamasis greitis (inverterio{0}}varoma konfigūracija)
Nominali variklio galia	Parenkama pagal taikymo reikalavimus
Darbinis slėgis	Sukonfigūruotas taip, kad atitiktų darbinio slėgio poreikius
Nemokamas oro pristatymas	Matmenys atitinka reikiamą darbinį srautą
Aušinimo būdas	Oro-arba vandens-aušinimo konfigūracija
Maitinimo šaltinis	Būtina patikrinti įtampą, dažnį ir fazę
Valdymo sistema	Pramoninis programuojamas kompresoriaus valdiklis
Montavimas	Stacionarus pramoninis grindų{0}}montavimas
Oro kokybės išvestis	Nustatyta pagal tolesnio apdorojimo architektūrą

Raktų pasirinkimo parametrai

Nemokamas oro pristatymas (FAD)
FAD yra kritinė dydžio metrika. Patvirtinkite reikiamą oro srautą esant faktiniam darbiniam slėgiui, o ne pasikliaukite vien tik poslinkio skaičiais.

Reikalingi duomenys: minimalus oro srautas, vidutinis oro srautas, didžiausios paklausos trukmė ir saugos riba.

Darbinis slėgis
Pasirinkite kompresorių pagal grynąjį slėgį, reikalingą naudojimo taške, atsižvelgdami į slėgio kritimus:

Vamzdžių tinklai ir skirstomieji kolektoriai
Šaldomieji arba sausinamieji oro džiovintuvai
Kietųjų dalelių ir koalescuojantys filtrai
Vandens separatoriai ir išleidimo vožtuvai

Variklio galia
Variklio kW vertės turi būti įvertintos kartu su oro srautu ir slėgiu. Didesnė variklio galia automatiškai nereiškia geresnio veikimo. Palyginkite tiesioginį energijos įvesties, oro tiekimo ir darbinio slėgio ryšį.

Oro paklausos profilis
Kintamo{0}}greičio nuolatinio magneto kompresoriai geriausiai veikia, kai augalų oro suvartojimas svyruoja. Įvertinkite pamainų modelius, gamybos ciklus, nakties ir savaitgalio apkrovas ir būsimą pajėgumų plėtrą.

Aplinkos eksploatavimo sąlygos
Aplinkos veiksniai tiesiogiai įtakoja šilumines ribas ir ilgaamžiškumą. Nurodykite maksimalią ir aplinkos temperatūrą, vėdinimo pakankamumą, dulkių lygį, santykinę drėgmę ir įrengimo aukštį.

Sistemos apsaugos ir saugos funkcijos

Siekiant užtikrinti patikimą veikimą sudėtingoje pramoninėje aplinkoje, valdymo architektūra apima kelis apsaugos parametrus:

01/

Šilumos stebėjimas:Nuolatinis oro{0}}galinio išleidimo ir variklio apvijų temperatūros stebėjimas.

02/

Fazių ir įtampos apsauga:Inverteris ir valdiklis apsaugo nuo fazių praradimo, įtampos svyravimų ir srovės perkrovų.

03/

Slėgio mažinimo valdymas:Integruoti apsauginiai vožtuvai ir aukšto{0}}slėgio išjungimo ribos, kad apsaugotų tolesnio vamzdyno infrastruktūrą.

04/

Klaidų diagnostika:Skaitmeninis gedimų registravimas, teikiantis istorinius diagnostikos kodus, kad būtų galima greitai pašalinti triktis.

Kaip veikia sistema

Suspaudimo procesas vyksta pagal vieno{0}}pakopio sukamąjį varžtą, sukurtą nuolatiniam pramoniniam aptarnavimui.

Oro įsiurbimas

Aplinkos oras į kompresoriaus paketą patenka per įsiurbimo filtravimo ir reguliavimo sistemą.

Suspaudimas

Dvigubi sraigtiniai rotoriai suspaudžia įsiurbiamą orą tiksliai{0}}apdirbto oro- gale.

Atskyrimas ir aušinimas

Oro-alyvos mišinys praeina per pirminę atskyrimo ir šilumos valdymo grandinę.

Diskų integravimas

Nuolatinio magneto variklis tiekia tiesioginę{0}}pavaros energiją į pagrindinį oro-galą.

Greičio reguliavimas

Inverterio{0}}varoma valdymo sistema dinamiškai moduliuoja variklio greitį pagal sistemos slėgio grįžtamąjį ryšį.

Pristatymas

Suslėgtas oras teka į išorę į įrenginio paskirstymo arba valymo tinklą.

Stebėjimas

Pramoninis valdiklis nuolat seka veikimo parametrus ir saugos ribas.

Priežiūros prieinamumas ir eksploatacinės medžiagos

Prevencinės priežiūros planavimas yra būtinas ilgalaikiam -suslėgto-oro patikimumui užtikrinti. Įrenginio išdėstymas sukurtas taip, kad būtų palaikoma įprastinė prieiga prie paslaugų:

Serviso leidimai:Nuimami šoniniai skydai, skirti laisvai prieiti prie filtrų, separatorių ir vidinių priežiūros taškų.

Suplanuotos eksploatacinės medžiagos:Įprastai keičiami elementai yra oro įsiurbimo filtrai, alyvos filtrai, alyvos atskyrimo elementai ir nurodyti kompresorių tepalai.

Skysčių valdymas:Išvalykite tikrinimo angas ir išleidimo vožtuvus, kad būtų lengviau tikrinti alyvos lygį ir keisti skysčius.

Pramoniniai pritaikymai

Bendroji gamyba

Centrinės suspausto{0}}oro įmonės, maitinančios automatikos linijas, pneumatines pavaras ir surinkimo įrankius.

Metalo apdirbimas

Nuolatinis slėgis CNC mašinoms, pneumatiniam suspaudimui, medžiagų tvarkymui ir parduotuvės{0}}grindų valymui.

Automobilių gamyba

Integracija į automatizuotas surinkimo gamyklas, kurioms reikalingas stabilus, nepertraukiamas oro tiekimas.

Pakavimo mašinos

Maitina didelės spartos{0}} sandarinimo įrangą, pneumatines transportavimo ir rūšiavimo sistemas.

Elektronikos gamyba

Komunalinio oro tiekimas, kai suporuotas su tinkamai nurodytais filtravimo ir džiovinimo traukiniais.

Tekstilės apdirbimas

Nepertraukiamo{0}}pneumatinių mašinų ir verpalų apdorojimo įrangos palaikymas.

DUK

Kl .: Ar nuolatinio magneto sraigtinis kompresorius tinka kintamam oro poreikiui?

A: Taip, su sąlyga, kad kintamo{0}}greičio veikimo diapazonas sutampa su faktiniu gamyklos poreikio profiliu. Prieš pasirinkdami peržiūrėkite minimalų ir didžiausią srauto ribas.

Kl.: Ar turėčiau rinktis kompresorių pagal variklio galią (kW)?

A: Ne. Vien variklio galia nenulemia efektyvumo. Nemokamas oro tiekimas, darbinis slėgis, specifinis energijos suvartojimas ir apkrovos profilis turi būti vertinami kartu.

Kl.: ar vienpakopis{0}}kompresorius tinka bet kokiai pramonei?

A: Ne. Darbinis slėgis, darbo ciklai, nepertraukiamo veikimo valandos ir energijos rodikliai lemia, ar tinkama vieno{1}}pakopio, ar kelių{2}}pakopų sistema.

Kl.: Ar šis kompresorius gali būti integruotas su šaldomo oro džiovintuvu?

A: Taip. Šaldomąsias arba džiovinamąsias džiovykles galima integruoti pasroviui, jei jų srautas atitinka didžiausią kompresoriaus galią.

Kl.: ar vien kompresorius garantuoja didelio{0}}aiškumo orą jautriems procesams?

A: Ne. Galutinė oro kokybė visiškai priklauso nuo tolesnio apdorojimo įrangos, įskaitant vandens separatorius, džiovintuvus ir filtravimo etapus.
